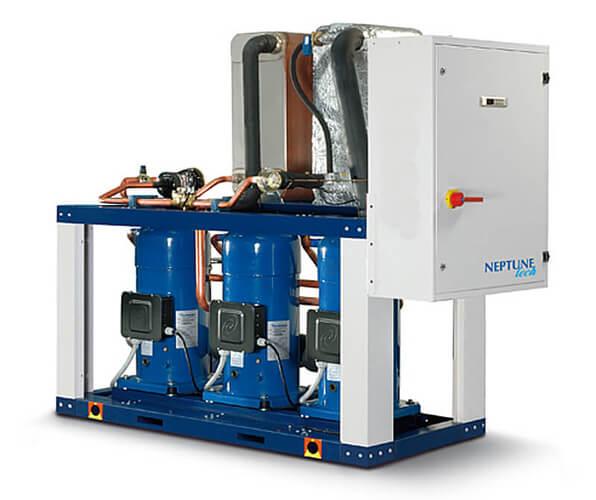

Wassergekühlte Kältemaschine
Neptune Tech bis 752 kW
Baureihe STANDARDR410A
Die wassergekühlten Neptune Tech Kaltwassersätze sind die ideale Lösung für mittlere und große Prozesskühlanwendungen. Sie stellen die optimale Kombination aus Energieeffizienz, Benutzerfreundlichkeit und höchster Qualität dar.
Der Einsatz von bis zu 6 Scrollverdichtern in bis zu 2 unabhängigen Kältekreisen sorgt für Sicherheit, hohe Energieeinsparung im Teillastbereich und besonders niedrige Schallwerte. Eine größere Energieeinsparung kann durch die Optionen Enthitzer oder Wärmerückgewinnung erreicht werden. Die kompakte Bauform der Neptune Tech ermöglicht die Einbringung der Anlagen durch übliche Zimmertüren, was die Installation weiter vereinfacht. Die robuste Industrieausführung mit Komponenten namhafter Zulieferer, die unloading Funktion und die weiten Betriebsgrenzen sorgen für einen zuverlässigen Betrieb unter allen Bedingungen.
Der Einsatz von bis zu 6 Scrollverdichtern in bis zu 2 unabhängigen Kältekreisen sorgt für Sicherheit, hohe Energieeinsparung im Teillastbereich und besonders niedrige Schallwerte. Eine größere Energieeinsparung kann durch die Optionen Enthitzer oder Wärmerückgewinnung erreicht werden. Die kompakte Bauform der Neptune Tech ermöglicht die Einbringung der Anlagen durch übliche Zimmertüren, was die Installation weiter vereinfacht. Die robuste Industrieausführung mit Komponenten namhafter Zulieferer, die unloading Funktion und die weiten Betriebsgrenzen sorgen für einen zuverlässigen Betrieb unter allen Bedingungen.
Technische Daten
Neptune Tech 75 | Neptune Tech 90 | Neptune Tech 100 | Neptune Tech 110 | Neptune Tech 120 | |||||||||||||
Nominelle Kälteleistung (1) | 289 kW | 361 kW | 380 kW | 421 kW | 473 kW | ||||||||||||
Ges. Leistungsaufnahme (1) | 53 kW | 69 kW | 71 kW | 83 kW | 92 kW | ||||||||||||
Daten gemäß UNI EN 14511:2018. Alle Angaben beziehen sich auf Basisanlagen ohne zusätzlich es Zubehör/Optionen welche einer elektrischen Einspeisung bedürfen, und unter nominellen Betriebsbedingungen. Die aufgelisteten Schallwerte, Gewichte und Abmessungen beziehen sich auf Basisanlagen ohne zusätzliche Optionen. (1) Daten beziehen sich auf Normbedingungen, Verdampfer EIN/AUS: 20/15 °C; Verflüssiger EIN/AUS: 30/35 °C |
Neptune Tech 135 | Neptune Tech 150 | Neptune Tech 165 | Neptune Tech 180 | |||||||||||
Nominelle Kälteleistung (1) | 547 kW | 600 kW | 668 kW | 752 kW | ||||||||||
Ges. Leistungsaufnahme (1) | 99 kW | 104 kW | 122 kW | 140 kW | ||||||||||
Daten gemäß UNI EN 14511:2018. Alle Angaben beziehen sich auf Basisanlagen ohne zusätzlich es Zubehör/Optionen welche einer elektrischen Einspeisung bedürfen, und unter nominellen Betriebsbedingungen. Die aufgelisteten Schallwerte, Gewichte und Abmessungen beziehen sich auf Basisanlagen ohne zusätzliche Optionen. (1) Daten beziehen sich auf Normbedingungen, Verdampfer EIN/AUS: 20/15 °C; Verflüssiger EIN/AUS: 30/35 °C |
Vorteile
- Saisonale Energieeffizienz in Übereinstimmung mit der ERP Richtlinie 2009/125/EG;
- Hohe Energieeffizienz, speziell im Teillastbereich;
- Sehr kompakte Bauform, passt sogar durch Zimmertüren;
- Unloading Funktion für den Betrieb unter schwierigen Bedingungen;
- Robustes Design mit Qualitätskomponenten namhafter Zulieferer sind das Ergebnis des industriellen Backgrounds von MTA;
- Flexibler Einsatz durch Betrieb mit Turm- oder Brunnenwasser;
- Energieeffiziente totale- oder teilweise Wärmerückgewinnung;
- Einfache Installation und Zugang zu allen Komponenten;
- Betrieb bis Wasseraustrittstemperaturen 0 °C bis 25 °C;
- Breite Einsatzgrenzen (-10 °C bis +45 °C);
- Bedienerfreundliche, einfache Regelung mit zweizeiligem Display.
Ausführungen
- Kältemittel: R410A
- 3 bis 6 hermetische Scrollverdichter, parallel angeordnet in einem oder zwei Kältekreisen; Verdichter-Kurbelwannenheizung und Phasenüberwachung;
- Gelötete Edelstahl-Plattenwärmetauscher;
- Elektronische Expansionsventile;
- Alle Anlagen werden getestet und einem Probelauf unterzogen;
- Werkseitig gefüllt mit Kältemittel und Öl;
- Schutzklasse IP54
Optionen
- Schallreduzierendes Verdichtergehäuse;
- Heizfunktion durch wasserseitige Zyklusumkehr;
- Wärmerückgewinnung (20%);
- Wärmerückgewinnung (100% nur Kaltwassersatz);
- Frostschutzheizung für Wärmetauscher.
Anbau Kits und Erweiterungen
- Modulierendes Regelventil für Verflüssigungsdruck;
- Victaulik-Hydraulikanschlüße;
- Schwingungsdämpfer;
- Sanftanlauf;
- Fernbedienung;
- RS485 MODBUS Schnittstelle;
- xWEB300D EVO Fernüberwachung, zur lokalen oder Fern-Überwachung via Webserver oder GPRS.
Besonderheiten
Wassergekühlte Kaltwassersätze mit hermetischen Scrollverdichtern
Nominelle Kälteleistung (1) | 289 kW - 752 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ges. Leistungsaufnahme (1) | 53 kW - 140 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
EER (2) | 5,05 - 5,76 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nominelle Kälteleistung (3) | 224 kW - 583 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ges. Leistungsaufnahme (3) | 51 kW - 135 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
EER (4) | 4,07 - 4,58 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
SEPR HT (5) | 7,64 - 8,66 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nominelle Heizleistung (6) (7) | 263 kW - 686 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ges. Leistungsaufnahme (6) (7) | 62 kW - 163 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
COP (6) (8) | 4,01 - 4,35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
SCOP (9) | 4,92 - 5,42 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stromanschluß | 400 V ± 10% / 3 - PE Ph / 50 Hz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kältekreise / Verdichter | 1/3 N°, 2/4 N°, 2/5 N°, 2/6 N° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schallleistung (10) | 86,1 dB(A) - 90,8 dB(A) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schalldruck (11) | 58,1 dB(A) - 62,8 dB(A) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Länge | 2010 mm - 3705 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Breite | 800 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Höhe | 1830 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Betriebsgewicht | 842 kg - 2165 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Daten gemäß UNI EN 14511:2018. Alle Angaben beziehen sich auf Basisanlagen ohne zusätzlich es Zubehör/Optionen welche einer elektrischen Einspeisung bedürfen, und unter nominellen Betriebsbedingungen. Die aufgelisteten Schallwerte, Gewichte und Abmessungen beziehen sich auf Basisanlagen ohne zusätzliche Optionen. (1) Daten beziehen sich auf Normbedingungen, Verdampfer EIN/AUS: 20/15 °C; Verflüssiger EIN/AUS: 30/35 °C; (2) Daten beziehen sich auf Volllastbetrieb, Verdampfer EIN/AUS: 20/15 °C; Verflüssiger EIN/AUS: 30/35 °C; (3) Daten beziehen sich auf Normbedingungen, Verdampfer EIN/AUS: 12/7 °C; Verflüssiger EIN/AUS: 30/35 °C; (4) Daten beziehen sich auf Volllastbetrieb, Verdampfer EIN/AUS: 12/7 °C; Verflüssiger EIN/AUS: 30/35 °C; (5) Daten in Übereinstimmung mit der europäischen Richtlinie (EU)2016/2281 bezüglich der Ökodesign-Anforderungen für Kühlanlagen und Hochtemperatur-Prozesskühler; (6) Daten beziehen sich auf Anlagen mit Wärmepumpenfunktion; (7) Daten beziehen sich auf Nennbedingungen, Verdampfer EIN/AUS: 12/7°C und Verflüssiger EIN/AUS: 40/45 °C; (8) Daten beziehen sich auf Volllastbedingungen, Verdampfer EIN/AUS: 12/7°C und Verflüssiger EIN/AUS: 40/45 °C; (9) Angezeigte Daten in Übereinstimmung mit der Europäischen Verordnung 813/2013 für Niedrigtemperatur-Wärmepumpen, diese beziehen sich auf Anlagen mit Wärmepumpenfunktion; (10) Daten erfasst in Übereinstimmung mit der ISO 3744; (11) Durchschnittswerte im freien Feld bei 10 m Abstand, reflektierenden Flächen, von der Verflüssigerseite, in 1,6 m Höhe vom Boden; Werte mit Toleranz +/- 2 dB. Die Schallwerte beziehen sich auf den Betrieb der Anlage inkl. Zirkulationspumpe, bei Volllast und unter Normbedingungen. |
