Kältemaschinen

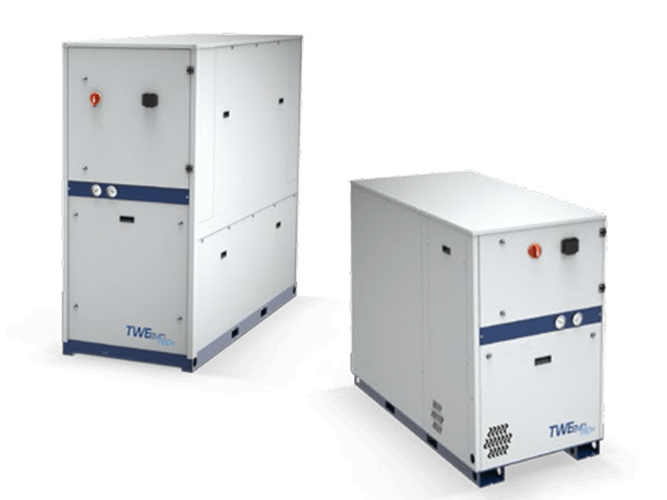

TWEevo Tech bis 202 kW

Kältemaschinen und Kaltwassersatz der TWEevo Tech Baureihe sind wasserrückgekühlt. Das bedeutet, dass die Abwärme nicht an Luft, sondern an Kühlwasser abgegeben wird. Daher geben diese Kühlmaschinen fast keine Wärme an die Umgebung des Aufstellortes ab. Sie können auch in kleinen Technikräumen aufgestellt werden und sie benötigen keine Kühlluft (Luftversorgung). Außerdem sind diese Kaltwassersatz-Kühlaggregate leiser (reduzierte Schalldruckwerte) im Vergleich zu Eurokühlern der TAEevo Tech Baureihe, da keine Ventilatoren eingebaut sind.

Die TWEevo Tech Kaltwassererzeuger garantieren herausragende Energieeffizienzwerte und sorgen damit für eine hohe Energieeinsparung:
Dank umweltfreundlichem Kältemittel R410A mit hervorragenden thermodynamischen Eigenschaften sind hohe Leistungen möglich.
Außerdem werden hocheffiziente, für R410A optimierte Rohrbündel-Verflüssiger sowie energiesparende Scroll-Verdichter eingesetzt.
Die Kältemaschinen sind mit Phasenüberwachung und Kurbelwannenheizung ausgestattet und durch die Schutzklasse IP54 auch für die Außenaufstellung geeignet.

Beratung: +49 8382 9623-0

Rückruf anfordern

Übersicht Besonderheiten Vorteile Ausführungen Optionen Technische Daten Download

Besonderheiten

Kälteleistung [1]	13,1 kW - 202,0 kW
Leistungsaufnahme gesamt	2,6 kW - 45,4 kW
Schalldruckpegel [2]	40,2 dB(A) - 58,5 dB(A)
Breite	660 mm - 1251 mm
Länge	1310 mm - 3550 mm
Höhe	1265 mm - 1870 mm
Betriebsgewicht	315 kg - 2339 kg
Tankinhalt	115 l - 678 l
Wasseranschlüsse	1“ - 3“
[1] für Kältemaschine mit Spannungsversorgung 400 V / 3 Ph / 50 Hz bei Kaltwassertemperatur / Warmwassertemp. 15°C / 20 °C, Kühlwassereintrittstemperatur / Kühlwasseraustrittstemperatur 30°C / 35 °C [2] Schalldruckpegel gemessen im Freifeld, 10 m Entfernung zum Verflüssiger und 1,6 m vom Boden

Beratung: +49 8382 9623-0

Rückruf anfordern

Vorteile

Wärmetauscher mit wasserseitig niedrigem Druckverlust, um Pumpenkosten zu sparen.
Reduzierte Schalldruckwerte
Die innovative Verdampferinstallation im Tank ist speziell für die industrielle Prozesskühlung ausgelegt. Es wird ein zuverlässiger Betrieb auch bei hohen Durchflussraten (mit Druckabfallfolgen) ermöglicht und ist darüber hinaus unempfindlich gegenüber verunreinigten Prozessflüssigkeiten.
Scroll-Verdichter sorgen für hohe Effizienz, hervorragende Leistung und hohe Energieeinsparung.
Erweiterte Betriebsgrenzen: Tw ein max = +35 °C, Tw aus min = -10 °C, Tu max = +46 °C, Tu min = -5 °C
Das Kältemittel R410A ist umweltfreundlich und bietet hohe Leistungen dank hervorragender thermodynamischer Eigenschaften.
Der große Kaltwasser-Speichertank hält die Wasseraustrittstemperatur auch unter wechselnden Lastbedingungen konstant.
Durch die Schutzklasse IP 54 sind die TWEevo Tech auch für die Außenaufstellung geeignet.
Durch umfangreiches Zubehör und Kits kann jede Einheit den spezifischen Anforderungen des Kunden angepasst werden.
Offene Kreisläufe für atmosphärischen Druck, sowie druckbehaftete, geschlossene Hydraulikkreise (bis 6 bar)
Umfassende Sicherheitsausstattung, einschließlich Phasenüberwachung, Druckschalter, Frostschutzfühler, Füllstandssensoren, Kurbelwannenheizung und interner hydraulischer Bypassleitung.

Ausführungen

Kältemittel R410A
Hermetische Scroll-Kompressoren
Hocheffiziente Lamellenrohr-Wärmetauscher mit Kupferrohr- und Alumium-Lamellen, eingebaut im Wassertank
Hocheffiziente Rohrbündel-Verflüssiger optimiert für Kältemittel R410A
Wassertank (Betriebsdruck 6 bar) mit Pumpe, Entlüftung/Entleerung und Manometer
Interner Hydraulik-Bypass zwischen Wasserein- und Austritt
Wasserniveauüberwachung mittels Leitwertmessung
Hoch- und Niederdruckschalter
Kältemittel-Druckmanometer
Elektron. Mikroprozessor-Regler IC208CX
Schutzart IP54
Phasenüberwachung
Kurbelwannenheizung
EUROVENT-Leistungszertifizierung

Optionen

Pumpen in den Druckstufen 3 bar oder 5 bar
Doppelpumpen (stand-by) P3+P3 oder P5+P5 (Mod. 201-802)
Kondensationsdruckregelung mit servogesteuerten Modulationsventilen oder druckgesteuerten Ventilen (Kühlturm/Brunnen)
Hydraulik-Bypass-Ventil, verdampferseitig (Mod. 031-802)
Frostschutzheizung (Tank- und Pumpen-Option)
Sanftanlauf werkseitig montiert (Mod. 402-802)
Manuelles Tank-Befüll-Kit: geeignet für Hydraulikkreise mit atmosphärischem Druck
Automatik-Befüll-Kit: für druckbehaftete Hydraulikkreise (bis 6 bar)
Kondensationsdruck-Regelventil-Kit (Kühlturm/Brunnen)
Kit einf. externe Ein/Ausschaltung (max. 150 m)
Differential Hydraulik Bypass Kit. verdampferseitig
Fernsteuerungs-Kit VICX620 mit LED-Display, VGI890 mit LCD-Display (max. 150 m) (Mod. 031-351)
Supervisor-Kit: RS485 ModBus, xWEB300D
Non Ferrous Version (Mod. 031-351)
UL Version, Energieversorgung 460/3/60Hz (Mod. 051-101,161,251,351,381,401,602-802)

Beratung: +49 8382 9623-0

Rückruf anfordern

Technische Daten

	TWEevo Tech 031	TWEevo Tech 051	TWEevo Tech 081	TWEevo Tech 101	TWEevo Tech 121
Kälteleistung [1]	13,1 kW	19,3 kW	33,4 kW	37,4 kW	46,2 kW
Leistungsaufnahme gesamt	2,6 kW	3,7 kW	6,3 kW	7,1 kW	9,9 kW
Schalldruckpegel [2]	40,2 dB(A)	48,5 dB(A)	42,6 dB(A)	48,2 dB(A)	49,7 dB(A)
Breite	660 mm	660 mm	760 mm	760 mm	760 mm
Länge	1310 mm	1310 mm	1865 mm	1865 mm	1865 mm
Höhe	1265 mm	1265 mm	1310 mm	1310 mm	1310 mm
Betriebsgewicht	315 kg	335 kg	479 kg	646 kg	649 kg
Tankinhalt	115 l	115 l	140 l	255 l	255 l
Wasseranschlüsse	1“	1“	1 ½“	1 ½“	1 ½“
[1] für Kältemaschine mit Spannungsversorgung 400 V / 3 Ph / 50 Hz bei Kaltwassertemperatur / Warmwassertemp. 15°C / 20 °C, Kühlwassereintrittstemperatur / Kühlwasseraustrittstemperatur 30°C / 35 °C [2] Schalldruckpegel gemessen im Freifeld, 10 m Entfernung zum Verflüssiger und 1,6 m vom Boden

	TWEevo Tech 161	TWEevo Tech 201	TWEevo Tech 251	TWEevo Tech 301	TWEevo Tech 351
Kälteleistung [1]	54,5 kW	64,0 kW	71,0 kW	81,1 kW	93,6 kW
Leistungsaufnahme gesamt	11,1 kW	13,6 kW	15,3 kW	17,9 kW	21,0 kW
Schalldruckpegel [2]	50,4 dB(A)	50,1 dB(A)	51,2 dB(A)	52,8 dB(A)	54,5 dB(A)
Breite	760 mm	865 mm	865 mm	865 mm	865 mm
Länge	1865 mm	2255 mm	2255 mm	2255 mm	2255 mm
Höhe	1310 mm	1930 mm	1930 mm	1930 mm	1930 mm
Betriebsgewicht	670 kg	985 kg	1067 kg	1101 kg	1105 kg
Tankinhalt	255 l	350 l	350 l	350 l	350 l
Wasseranschlüsse	1 ½“	2“	2“	2“	2“
[1] für Kältemaschine mit Spannungsversorgung 400 V / 3 Ph / 50 Hz bei Kaltwassertemperatur / Warmwassertemp. 15°C / 20 °C, Kühlwassereintrittstemperatur / Kühlwasseraustrittstemperatur 30°C / 35 °C [2] Schalldruckpegel gemessen im Freifeld, 10 m Entfernung zum Verflüssiger und 1,6 m vom Boden

	TWEevo Tech 381	TWEevo Tech 401	TWEevo Tech 402	TWEevo Tech 502	TWEevo Tech 602
Kälteleistung [1]	103,0 kW	118,0 kW	125,0 kW	139,0 kW	157,0 kW
Leistungsaufnahme gesamt	23,6 kW	27,4 kW	27,1 kW	30,4 kW	35,3 kW
Schalldruckpegel [2]	55,0 dB(A)	58,0 dB(A)	53,8 dB(A)	55,3 dB(A)	56,6 dB(A)
Breite	1150 mm	1150 mm	1255 mm	1255 mm	1255 mm
Länge	2790 mm	2790 mm	3295 mm	3295 mm	3295 mm
Höhe	2020 mm	2020 mm	2050 mm	2050 mm	2050 mm
Betriebsgewicht	1449 kg	1523 kg	1744 kg	1791 kg	1830 kg
Tankinhalt	410 l	410 l	500 l	500 l	500 l
Wasseranschlüsse	2 ½“	2 ½“	2 ½“	2 ½“	2 ½“
[1] für Kältemaschine mit Spannungsversorgung 400 V / 3 Ph / 50 Hz bei Kaltwassertemperatur / Warmwassertemp. 15°C / 20 °C, Kühlwassereintrittstemperatur / Kühlwasseraustrittstemperatur 30°C / 35 °C [2] Schalldruckpegel gemessen im Freifeld, 10 m Entfernung zum Verflüssiger und 1,6 m vom Boden

	TWEevo Tech 702	TWEevo Tech 802
Kälteleistung [1]	181,0 kW	202,0 kW
Leistungsaufnahme gesamt	41,2 kW	45,4 kW
Schalldruckpegel [2]	57,5 dB(A)	58,5 dB(A)
Breite	1251 mm	1251 mm
Länge	3550 mm	3550 mm
Höhe	1870 mm	1870 mm
Betriebsgewicht	2314 kg	2339 kg
Tankinhalt	678 l	678 l
Wasseranschlüsse	3“	3“
[1] für Kältemaschine mit Spannungsversorgung 400 V / 3 Ph / 50 Hz bei Kaltwassertemperatur / Warmwassertemp. 15°C / 20 °C, Kühlwassereintrittstemperatur / Kühlwasseraustrittstemperatur 30°C / 35 °C [2] Schalldruckpegel gemessen im Freifeld, 10 m Entfernung zum Verflüssiger und 1,6 m vom Boden
