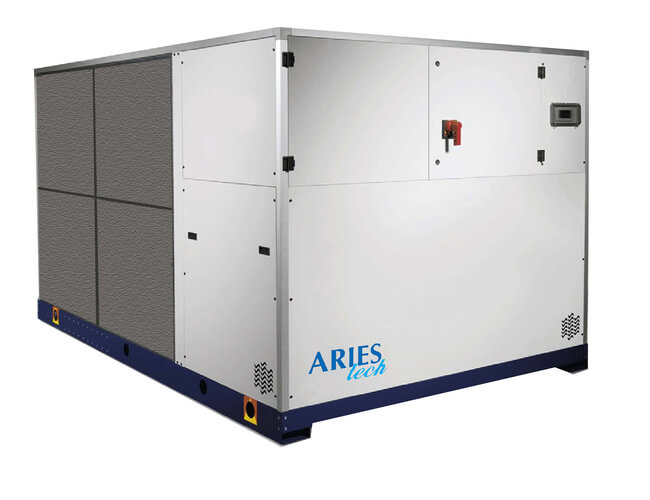

Industrielle Luft-Wasser-Wärmepumpe
HAries Tech bis 310 kW

Die Luft-Wasser-Wärmepumpen der HAries Tech Baureihe wurden entwickelt, um gegenwärtige und zukünftige Anforderungen in der industriellen Prozesskühlung zu erfüllen. Vielseitigkeit und Zuverlässigkeit sind das Ergebnis jahrelanger Entwicklung und Erfahrung im praktischen Einsatz. Sie gewährleisten breite Einsatzbedingungen und erfüllen die saisonalen Effizienzleistungen um die Anforderungen der EcoDesign ErP-Verordnung zu erfüllen.
HAries Tech 148 kW bis 310 kW
HAries Tech 148 kW bis 310 kW

Besonderheiten


Die Anlagen sind äußerst anpassbar und sorgen so für eine einfache Installation in jedem Anwendungsfall. Die HAries tech Baureihe ist das Beispiel für eine zielgerichtete Entwicklung und Konstruktion. Betriebskosten mittlerer und größerer industrieller Kühl- und Heizsysteme werden durch die leistungsstarken HAST Kühlanlagen erheblich reduzieren die, ohne Einschränkung der Zuverlässigkeit und des Umweltschutzes.
Nominelle Kälteleistung (1)140,1 kW - 310,5 kW
Ges. Leistungsaufnahme (1)56,5 kW - 129,0 kW
EER (2)2,17 - 2,76
SEPR HT (3)4,5 - 5,22
Max. Umgebungstemperatur (4)40 °C - 49 °C
Nominelle Heizleistung (5)159,3 kW - 356,7 kW
Ges. Leistungsaufnahme (5)52,6 kW - 114,8 kW
COP (6)2,9 - 3,19
Min. Umgebungstemperatur (7)-7 °C bis -10 °C
Stromversorgung400 ± 10% / 3-PE / 50
Kältekreise/Verdichter2/4 N°
Schallleistung (8)79,7 dB(A) - 92,8 dB(A)
Schalldruck (9)51,7 dB(A) - 64,8 dB(A)
Länge3495 mm - 4595 mm
Breite2188 mm
Höhe2150 mm
Betriebsgewicht1760 kg - 3271 kg
Alle Daten gemäß UNI EN 14511:2018. Alle Angaben beziehen sich auf Standardgeräte ohne Zubehör / Optionen, für die eine elektrische Einspeisung erforderlich wäre und auf Nennbetriebsbedingungen.
[1] Nominelle Kälteleistung und nominelle Leistungsaufnahme: Verdampfer Wasser Eintritts- / Austrittstemperatur 12/7 °C, Umgebungstemperatur 35 °C
[2] Daten beziehen sich auf Betrieb bei Normbedingungen unter Volllast bei Verdampfer Wasser Eintritts- / Austrittstemperatur 12/7 °C und Umgebungstemperatur 35 °C
[3] SEPR: Die Daten sind in Übereinstimmung mit der Europäischen Verordnung 2016/2281 bzgl. der EcoDesign Erfordernisse für Kühlanlagen und Hochtemperatur-Prozesskühl-Anlagen
[4] Max. Umgebungstemperatur: Daten beziehen sich auf Kühlbetrieb mit Wasseraustrittstemperatur 7 °C
[5] Daten beziehen sich auf folgende Bedingungen: Kondensationstemperatur 45 °C, relative Luftfeuchtigkeit 87 %, Umgebungstemperatur 7 °C
[6] Daten beziehen sich auf Nominalbedingungen bei Volllast, Umgebungstemperatur 7 °C, relative Luftfeuchtigkeit 87 %, Kondensator Eintritt/Austritt 40/45 °C
[7] Min. Umgebungstemperatur: Daten beziehen sich auf Heizmodus und Wasseraustrittstemperatur 45 °C
[8] Schallleistung: Daten gemessen im Kühlbetrieb in Übereinstimmung mit der ISO 3744
[9] Schalldruck in 10 m: Durchschnittswert im freien Feld bei 10 m Abstand, reflektierenden Flächen, von der Verflüssigerseite, in 1,6 m Höhe vom Boden; Werte mit Toleranz +/- 2 dB. Die Schallwerte beziehen sich auf den Betrieb der Anlage, ohne Zusatzoptionen, bei Volllast und unter nominellen Bedingungen
Die aufgelisteten Schallwerte, Gewichte und Abmessungen beziehen sich auf Basisanlagen ohne zusätzliche Optionen.

Vorteile

  • SHE und SSN Version mit sehr niedrigen Schallwerten
  • Hohe Effizienzwerte im Volllastbetrieb (EER)
  • Hohe SEPR HT Effizienzwerte, konform mit den Vorgaben der ErP EcoDesign Richtlinie
  • Weite Betriebsgrenzen für Inbetriebnahme und Funktion, sogar bei ungünstigen Betriebsbedingungen
  • Große Auswahl Zubehör und Kits zur einfachen Installation
  • Leichter Zugang zu allen Komponenten
  • Hoch entwickelter elektronischer Regler mit integriertem Webserver

Ausführungen

  • Umweltfreundliches Kältemittel R410A
  • 4 parallel angeordnete Scrollverdichter in 2 unabhängigen Kältekreisen
  • Kurbelwannenheizung und Phasenüberwachung
  • Edelstahl-Plattenverdampfer mit 2 Kältekreisen
  • Doppelte elektronische Expansionsventile
  • Axialventilatoren, entwickelt auf Grundlage bionischer Prinzipien ermöglichen hohe Leistung bei niedrigen Schallemissionen
  • Schaltschrank Schutzklasse IP54
  • Elektronischer xDRIVE Mikroprozessor Regler mit hoher Rechenleistung und bedienerfreundlicher Benutzeroberfläche
  • Kältemittelfüllung, Ölfüllung und Testlauf im Werk
  • Touchscreen Display für den Mikroprozessor-Regler
  • RS485 Modbus Schnittstelle zum Anschluss an Überwachungssysteme;
  • Ethernet Anschluss mit vorprogrammierter HTML-Überwachung zur lokalen oder internetbasierten Anzeige und Änderung der Parameter

Optionen

  • Platten- oder Rohrbündel-Verdampfer
  • Einzel- oder Doppel Wasserpumpe (eine in Stand-by) mit niedriger mittlerer Förderhöhe
  • Wasser-Speichertank
  • Kompressor-Absperrventile
  • Hocheffiziente, EC Kondensator-Ventilatoren
  • Frostschutzheizung für Verdampfer, Pumpe(n), Tank
  • Metallmaschenfilter zum Schutz der Kondensatorregister
  • Sanftanläufer zur 20-prozentigen Reduktion des Anlagen-Anlaufstroms

Versionen, Varianten

  • HE - Hohe Energieeffizienz, akustische Standardausstattung
  • SHE - Hohe Energieeffizienz, Leise-Version
  • SSN - Standardenergieeffizienz, sehr Leise-Version

Technische Daten


 HE 070SHE 070SSN 070HE 080SHE 080
Nominelle Kälteleistung (1)
148,8 kW
144,3 kW
140,1 kW
171,4 kW
165,2 kW
Ges. Leistungsaufnahme (1)
56,6 kW
56,5 kW
56,8 kW
63,5 kW
64,4 kW
EER (2)
2.63
2.55
2.47
2.7
2.57
SEPR HT (3)
4.5
4.75
4.76
4.78
4.9
Max. Umgebungstemperatur (4)
48 °C
46 °C
44 °C
49 °C
46 °C
Nominelle Heizleistung (5)
166,8 kW
163,7 kW
159,3 kW
194,0 kW
188,8 kW
Ges. Leistungsaufnahme (5)
57,5 kW
54,8 kW
52,6 kW
65,1 kW
62,4 kW
COP (6)
2.9
2.99
3.03
2.98
3.03
Min. Umgebungstemperatur (7)
-10 °C
-10 °C
-10 °C
-10 °C
-10 °C
Stromversorgung
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
Kältekreise/Verdichter
2/4 N°
2/4 N°
2/4 N°
2/4 N°
2/4 N°
Schallleistung (8)
92,1 dB(A)
85,5 dB(A)
79,8 dB(A)
91,2 dB(A)
84,2 dB(A)
Schalldruck (9)
64,1 dB(A)
57,5 dB(A)
51,8 dB(A)
63,2 dB(A)
56,2 dB(A)
Länge
3495 mm
3495 mm
3495 mm
3495 mm
3495 mm
Breite
2188 mm
2188 mm
2188 mm
2188 mm
2188 mm
Höhe
2150 mm
2150 mm
2150 mm
2150 mm
2150 mm
Betriebsgewicht
1760 kg
1760 kg
1760 kg
2005 kg
2005 kg
Alle Daten gemäß UNI EN 14511:2018. Alle Angaben beziehen sich auf Standardgeräte ohne Zubehör / Optionen, für die eine elektrische Einspeisung erforderlich wäre und auf Nennbetriebsbedingungen.
[1] Nominelle Kälteleistung und nominelle Leistungsaufnahme: Verdampfer Wasser Eintritts- / Austrittstemperatur 12/7 °C, Umgebungstemperatur 35 °C
[2] Daten beziehen sich auf Betrieb bei Normbedingungen unter Volllast bei Verdampfer Wasser Eintritts- / Austrittstemperatur 12/7 °C und Umgebungstemperatur 35 °C
[3] SEPR: Die Daten sind in Übereinstimmung mit der Europäischen Verordnung 2016/2281 bzgl. der EcoDesign Erfordernisse für Kühlanlagen und Hochtemperatur-Prozesskühl-Anlagen
[4] Max. Umgebungstemperatur: Daten beziehen sich auf Kühlbetrieb mit Wasseraustrittstemperatur 7 °C
[5] Daten beziehen sich auf folgende Bedingungen: Kondensationstemperatur 45 °C, relative Luftfeuchtigkeit 87 %, Umgebungstemperatur 7 °C
[6] Daten beziehen sich auf Nominalbedingungen bei Volllast, Umgebungstemperatur 7 °C, relative Luftfeuchtigkeit 87 %, Kondensator Eintritt/Austritt 40/45 °C
[7] Min. Umgebungstemperatur: Daten beziehen sich auf Heizmodus und Wasseraustrittstemperatur 45 °C
[8] Schallleistung: Daten gemessen im Kühlbetrieb in Übereinstimmung mit der ISO 3744
[9] Schalldruck in 10 m: Durchschnittswert im freien Feld bei 10 m Abstand, reflektierenden Flächen, von der Verflüssigerseite, in 1,6 m Höhe vom Boden; Werte mit Toleranz +/- 2 dB. Die Schallwerte beziehen sich auf den Betrieb der Anlage, ohne Zusatzoptionen, bei Volllast und unter nominellen Bedingungen
Die aufgelisteten Schallwerte, Gewichte und Abmessungen beziehen sich auf Basisanlagen ohne zusätzliche Optionen.
 SSN 080HE 090SHE 090SSN 090HE 100
Nominelle Kälteleistung (1)
160,6 kW
183,4 kW
178,4 kW
180,5 kW
192,5 kW
Ges. Leistungsaufnahme (1)
65,1 kW
67,5 kW
67,8 kW
65,6 kW
72,1 kW
EER (2)
2.47
2.72
2.63
2.75
2.67
SEPR HT (3)
4.82
4.9
5.05
5.2
4.83
Max. Umgebungstemperatur (4)
44 °C
49 °C
45 °C
46 °C
49 °C
Nominelle Heizleistung (5)
183,7 kW
209,4 kW
203,7 kW
205,1 kW
219,4 kW
Ges. Leistungsaufnahme (5)
60,1 kW
68,9 kW
66,1 kW
65,2 kW
72,5 kW
COP (6)
3.05
3.04
3.08
3.15
3.03
Min. Umgebungstemperatur (7)
-10 °C
-10 °C
-10 °C
-10 °C
-10 °C
Stromversorgung
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
Kältekreise/Verdichter
2/4 N°
2/4 N°
2/4 N°
2/4 N°
2/4 N°
Schallleistung (8)
79,7 dB(A)
92,1 dB(A)
85,5 dB(A)
80,0 dB(A)
92,1 dB(A)
Schalldruck (9)
51,7 dB(A)
64,1 dB(A)
57,5 dB(A)
52,0 dB(A)
64,1 dB(A)
Länge
3495 mm
4595 mm
4595 mm
4595 mm
4595 mm
Breite
2188 mm
2188 mm
2188 mm
2188 mm
2188 mm
Höhe
2150 mm
2150 mm
2150 mm
2150 mm
2150 mm
Betriebsgewicht
2005 kg
2260 kg
2260 kg
2260 kg
2355 kg
Alle Daten gemäß UNI EN 14511:2018. Alle Angaben beziehen sich auf Standardgeräte ohne Zubehör / Optionen, für die eine elektrische Einspeisung erforderlich wäre und auf Nennbetriebsbedingungen.
[1] Nominelle Kälteleistung und nominelle Leistungsaufnahme: Verdampfer Wasser Eintritts- / Austrittstemperatur 12/7 °C, Umgebungstemperatur 35 °C
[2] Daten beziehen sich auf Betrieb bei Normbedingungen unter Volllast bei Verdampfer Wasser Eintritts- / Austrittstemperatur 12/7 °C und Umgebungstemperatur 35 °C
[3] SEPR: Die Daten sind in Übereinstimmung mit der Europäischen Verordnung 2016/2281 bzgl. der EcoDesign Erfordernisse für Kühlanlagen und Hochtemperatur-Prozesskühl-Anlagen
[4] Max. Umgebungstemperatur: Daten beziehen sich auf Kühlbetrieb mit Wasseraustrittstemperatur 7 °C
[5] Daten beziehen sich auf folgende Bedingungen: Kondensationstemperatur 45 °C, relative Luftfeuchtigkeit 87 %, Umgebungstemperatur 7 °C
[6] Daten beziehen sich auf Nominalbedingungen bei Volllast, Umgebungstemperatur 7 °C, relative Luftfeuchtigkeit 87 %, Kondensator Eintritt/Austritt 40/45 °C
[7] Min. Umgebungstemperatur: Daten beziehen sich auf Heizmodus und Wasseraustrittstemperatur 45 °C
[8] Schallleistung: Daten gemessen im Kühlbetrieb in Übereinstimmung mit der ISO 3744
[9] Schalldruck in 10 m: Durchschnittswert im freien Feld bei 10 m Abstand, reflektierenden Flächen, von der Verflüssigerseite, in 1,6 m Höhe vom Boden; Werte mit Toleranz +/- 2 dB. Die Schallwerte beziehen sich auf den Betrieb der Anlage, ohne Zusatzoptionen, bei Volllast und unter nominellen Bedingungen
Die aufgelisteten Schallwerte, Gewichte und Abmessungen beziehen sich auf Basisanlagen ohne zusätzliche Optionen.
 SHE 100SSN 100HE 110SHE 110SSN 110
Nominelle Kälteleistung (1)
186,8 kW
189,1 kW
218,7 kW
212,2 kW
214,0 kW
Ges. Leistungsaufnahme (1)
72,8 kW
70,5 kW
83,5 kW
83,4 kW
79,4 kW
EER (2)
2.56
2.68
2.62
2.55
2.7
SEPR HT (3)
4.87
5.11
4.61
4.87
5.22
Max. Umgebungstemperatur (4)
45 °C
46 °C
49 °C
47 °C
47 °C
Nominelle Heizleistung (5)
213,4 kW
214,9 kW
247,1 kW
242,1 kW
245,4 kW
Ges. Leistungsaufnahme (5)
69,7 kW
68,9 kW
84,3 kW
80,3 kW
77,5 kW
COP (6)
3.06
3.12
2.93
3.01
3.17
Min. Umgebungstemperatur (7)
-10 °C
-10 °C
-7 °C
-7 °C
-7 °C
Stromversorgung
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
Kältekreise/Verdichter
2/4 N°
2/4 N°
2/4 N°
2/4 N°
2/4 N°
Schallleistung (8)
85,8 dB(A)
80,0 dB(A)
92,8 dB(A)
85,7 dB(A)
79,8 dB(A)
Schalldruck (9)
57,5 dB(A)
52,0 dB(A)
64,8 dB(A)
57,7 dB(A)
51,8 dB(A)
Länge
4595 mm
4595 mm
4595 mm
4595 mm
4595 mm
Breite
2188 mm
2188 mm
2188 mm
2188 mm
2188 mm
Höhe
2150 mm
2150 mm
2150 mm
2150 mm
2150 mm
Betriebsgewicht
2355 kg
2355 kg
2570 kg
2570 kg
2570 kg
Alle Daten gemäß UNI EN 14511:2018. Alle Angaben beziehen sich auf Standardgeräte ohne Zubehör / Optionen, für die eine elektrische Einspeisung erforderlich wäre und auf Nennbetriebsbedingungen.
[1] Nominelle Kälteleistung und nominelle Leistungsaufnahme: Verdampfer Wasser Eintritts- / Austrittstemperatur 12/7 °C, Umgebungstemperatur 35 °C
[2] Daten beziehen sich auf Betrieb bei Normbedingungen unter Volllast bei Verdampfer Wasser Eintritts- / Austrittstemperatur 12/7 °C und Umgebungstemperatur 35 °C
[3] SEPR: Die Daten sind in Übereinstimmung mit der Europäischen Verordnung 2016/2281 bzgl. der EcoDesign Erfordernisse für Kühlanlagen und Hochtemperatur-Prozesskühl-Anlagen
[4] Max. Umgebungstemperatur: Daten beziehen sich auf Kühlbetrieb mit Wasseraustrittstemperatur 7 °C
[5] Daten beziehen sich auf folgende Bedingungen: Kondensationstemperatur 45 °C, relative Luftfeuchtigkeit 87 %, Umgebungstemperatur 7 °C
[6] Daten beziehen sich auf Nominalbedingungen bei Volllast, Umgebungstemperatur 7 °C, relative Luftfeuchtigkeit 87 %, Kondensator Eintritt/Austritt 40/45 °C
[7] Min. Umgebungstemperatur: Daten beziehen sich auf Heizmodus und Wasseraustrittstemperatur 45 °C
[8] Schallleistung: Daten gemessen im Kühlbetrieb in Übereinstimmung mit der ISO 3744
[9] Schalldruck in 10 m: Durchschnittswert im freien Feld bei 10 m Abstand, reflektierenden Flächen, von der Verflüssigerseite, in 1,6 m Höhe vom Boden; Werte mit Toleranz +/- 2 dB. Die Schallwerte beziehen sich auf den Betrieb der Anlage, ohne Zusatzoptionen, bei Volllast und unter nominellen Bedingungen
Die aufgelisteten Schallwerte, Gewichte und Abmessungen beziehen sich auf Basisanlagen ohne zusätzliche Optionen.
 HE 120SHE 120SSN 120HE 130SHE 130
Nominelle Kälteleistung (1)
248,4 kW
240,3 kW
233,4 kW
279,8 kW
269,0 kW
Ges. Leistungsaufnahme (1)
90,0 kW
90,5 kW
91,2 kW
104,6 kW
106,7 kW
EER (2)
2.76
2.65
2.56
2.67
2.52
SEPR HT (3)
4.72
4.9
5
4.95
5.04
Max. Umgebungstemperatur (4)
49 °C
48 °C
46 °C
48 °C
46 °C
Nominelle Heizleistung (5)
282,7 kW
275,2 kW
269,7 kW
314,7 kW
306,3 kW
Ges. Leistungsaufnahme (5)
91,7 kW
87,6 kW
84,4 kW
103,0 kW
98,9 kW
COP (6)
3.08
3.14
3.19
3.06
3.1
Min. Umgebungstemperatur (7)
-8 °C
-8 °C
-8 °C
-7 °C
-7 °C
Stromversorgung
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
Kältekreise/Verdichter
2/4 N°
2/4 N°
2/4 N°
2/4 N°
2/4 N°
Schallleistung (8)
91,8 dB(A)
84,8 dB(A)
80,1 dB(A)
91,8 dB(A)
84,8 dB(A)
Schalldruck (9)
63,8 dB(A)
56,8 dB(A)
52,1 dB(A)
63,8 dB(A)
56,8 dB(A)
Länge
4595 mm
4595 mm
4595 mm
4595 mm
4595 mm
Breite
2188 mm
2188 mm
2188 mm
2188 mm
2188 mm
Höhe
2150 mm
2150 mm
2150 mm
2150 mm
2150 mm
Betriebsgewicht
2768 kg
2768 kg
2768 kg
3076 kg
3076 kg
Alle Daten gemäß UNI EN 14511:2018. Alle Angaben beziehen sich auf Standardgeräte ohne Zubehör / Optionen, für die eine elektrische Einspeisung erforderlich wäre und auf Nennbetriebsbedingungen.
[1] Nominelle Kälteleistung und nominelle Leistungsaufnahme: Verdampfer Wasser Eintritts- / Austrittstemperatur 12/7 °C, Umgebungstemperatur 35 °C
[2] Daten beziehen sich auf Betrieb bei Normbedingungen unter Volllast bei Verdampfer Wasser Eintritts- / Austrittstemperatur 12/7 °C und Umgebungstemperatur 35 °C
[3] SEPR: Die Daten sind in Übereinstimmung mit der Europäischen Verordnung 2016/2281 bzgl. der EcoDesign Erfordernisse für Kühlanlagen und Hochtemperatur-Prozesskühl-Anlagen
[4] Max. Umgebungstemperatur: Daten beziehen sich auf Kühlbetrieb mit Wasseraustrittstemperatur 7 °C
[5] Daten beziehen sich auf folgende Bedingungen: Kondensationstemperatur 45 °C, relative Luftfeuchtigkeit 87 %, Umgebungstemperatur 7 °C
[6] Daten beziehen sich auf Nominalbedingungen bei Volllast, Umgebungstemperatur 7 °C, relative Luftfeuchtigkeit 87 %, Kondensator Eintritt/Austritt 40/45 °C
[7] Min. Umgebungstemperatur: Daten beziehen sich auf Heizmodus und Wasseraustrittstemperatur 45 °C
[8] Schallleistung: Daten gemessen im Kühlbetrieb in Übereinstimmung mit der ISO 3744
[9] Schalldruck in 10 m: Durchschnittswert im freien Feld bei 10 m Abstand, reflektierenden Flächen, von der Verflüssigerseite, in 1,6 m Höhe vom Boden; Werte mit Toleranz +/- 2 dB. Die Schallwerte beziehen sich auf den Betrieb der Anlage, ohne Zusatzoptionen, bei Volllast und unter nominellen Bedingungen
Die aufgelisteten Schallwerte, Gewichte und Abmessungen beziehen sich auf Basisanlagen ohne zusätzliche Optionen.
 SSN 130HE 140SHE 140SSN 140
Nominelle Kälteleistung (1)
259,9 kW
310,5 kW
296,2 kW
280,3 kW
Ges. Leistungsaufnahme (1)
108,7 kW
118,4 kW
122,6 kW
129,0 kW
EER (2)
2.39
2.62
2.42
2.17
SEPR HT (3)
4.99
4.84
4.84
4.78
Max. Umgebungstemperatur (4)
42 °C
46 °C
44 °C
40 °C
Nominelle Heizleistung (5)
298,1 kW
356,7 kW
347,2 kW
335,6 kW
Ges. Leistungsaufnahme (5)
95,7 kW
114,8 kW
110,9 kW
107,5 kW
COP (6)
3.12
3.11
3.13
3.12
Min. Umgebungstemperatur (7)
-7 °C
-10 °C
-10 °C
-10 °C
Stromversorgung
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
400 ± 10% / 3-PE / 50
Kältekreise/Verdichter
2/4 N°
2/4 N°
2/4 N°
2/4 N°
Schallleistung (8)
80,6 dB(A)
91,8 dB(A)
84,8 dB(A)
80,6 dB(A)
Schalldruck (9)
52,6 dB(A)
63,8 dB(A)
56,8 dB(A)
52,6 dB(A)
Länge
4595 mm
4595 mm
4595 mm
4595 mm
Breite
2188 mm
2188 mm
2188 mm
2188 mm
Höhe
2150 mm
2150 mm
2150 mm
2150 mm
Betriebsgewicht
3076 kg
3271 kg
3271 kg
3271 kg
Alle Daten gemäß UNI EN 14511:2018. Alle Angaben beziehen sich auf Standardgeräte ohne Zubehör / Optionen, für die eine elektrische Einspeisung erforderlich wäre und auf Nennbetriebsbedingungen.
[1] Nominelle Kälteleistung und nominelle Leistungsaufnahme: Verdampfer Wasser Eintritts- / Austrittstemperatur 12/7 °C, Umgebungstemperatur 35 °C
[2] Daten beziehen sich auf Betrieb bei Normbedingungen unter Volllast bei Verdampfer Wasser Eintritts- / Austrittstemperatur 12/7 °C und Umgebungstemperatur 35 °C
[3] SEPR: Die Daten sind in Übereinstimmung mit der Europäischen Verordnung 2016/2281 bzgl. der EcoDesign Erfordernisse für Kühlanlagen und Hochtemperatur-Prozesskühl-Anlagen
[4] Max. Umgebungstemperatur: Daten beziehen sich auf Kühlbetrieb mit Wasseraustrittstemperatur 7 °C
[5] Daten beziehen sich auf folgende Bedingungen: Kondensationstemperatur 45 °C, relative Luftfeuchtigkeit 87 %, Umgebungstemperatur 7 °C
[6] Daten beziehen sich auf Nominalbedingungen bei Volllast, Umgebungstemperatur 7 °C, relative Luftfeuchtigkeit 87 %, Kondensator Eintritt/Austritt 40/45 °C
[7] Min. Umgebungstemperatur: Daten beziehen sich auf Heizmodus und Wasseraustrittstemperatur 45 °C
[8] Schallleistung: Daten gemessen im Kühlbetrieb in Übereinstimmung mit der ISO 3744
[9] Schalldruck in 10 m: Durchschnittswert im freien Feld bei 10 m Abstand, reflektierenden Flächen, von der Verflüssigerseite, in 1,6 m Höhe vom Boden; Werte mit Toleranz +/- 2 dB. Die Schallwerte beziehen sich auf den Betrieb der Anlage, ohne Zusatzoptionen, bei Volllast und unter nominellen Bedingungen
Die aufgelisteten Schallwerte, Gewichte und Abmessungen beziehen sich auf Basisanlagen ohne zusätzliche Optionen.

Download

Unsere Referenzen

zur Referenzseite

HAries Tech - Ersatzteile, Reparatur, Service, Kits + Erweiterungen: Unser 24h 🔧 Notfallservice

Sie benötigen für eine der Geräte der HAries Tech-Baureihe Ersatzteile, eine Reparatur, einen Servicecheck oder weitere Einbaukits? Wir bieten für die Geräte der HAries Tech Baureihe den passenden Full-Service.
Weitere Informationen erhalten Sie hier:
zur Serviceseite

Kühlgeräte aus dieser Baugruppe

Liste möglicher Kälteleistungen zur Kälteerzeugung für diese Kühlanlagen

148 kW, 149 kW, 150 kW, 151 kW, 152 kW, 153 kW, 154 kW, 155 kW, 156 kW, 157 kW, 158 kW, 159 kW, 160 kW, 161 kW, 162 kW, 163 kW, 164 kW, 165 kW, 166 kW, 167 kW, 168 kW, 169 kW, 170 kW, 171 kW, 172 kW, 173 kW, 174 kW, 175 kW, 176 kW, 177 kW, 178 kW, 179 kW, 180 kW, 181 kW, 182 kW, 183 kW, 184 kW, 185 kW, 186 kW, 187 kW, 188 kW, 189 kW, 190 kW, 191 kW, 192 kW, 193 kW, 194 kW, 195 kW, 196 kW, 197 kW, 198 kW, 199 kW, 200 kW, 201 kW, 202 kW, 203 kW, 204 kW, 205 kW, 206 kW, 207 kW, 208 kW, 209 kW, 210 kW, 211 kW, 212 kW, 213 kW, 214 kW, 215 kW, 216 kW, 217 kW, 218 kW, 219 kW, 220 kW, 221 kW, 222 kW, 223 kW, 224 kW, 225 kW, 226 kW, 227 kW, 228 kW, 229 kW, 230 kW, 231 kW, 232 kW, 233 kW, 234 kW, 235 kW, 236 kW, 237 kW, 238 kW, 239 kW, 240 kW, 241 kW, 242 kW, 243 kW, 244 kW, 245 kW, 246 kW, 247 kW, 248 kW, 249 kW, 250 kW, 251 kW, 252 kW, 253 kW, 254 kW, 255 kW, 256 kW, 257 kW, 258 kW, 259 kW, 260 kW, 261 kW, 262 kW, 263 kW, 264 kW, 265 kW, 266 kW, 267 kW, 268 kW, 269 kW, 270 kW, 271 kW, 272 kW, 273 kW, 274 kW, 275 kW, 276 kW, 277 kW, 278 kW, 279 kW, 280 kW, 281 kW, 282 kW, 283 kW, 284 kW, 285 kW, 286 kW, 287 kW, 288 kW, 289 kW, 290 kW, 291 kW, 292 kW, 293 kW, 294 kW, 295 kW, 296 kW, 297 kW, 298 kW, 299 kW, 300 kW, 301 kW, 302 kW, 303 kW, 304 kW, 305 kW, 306 kW, 307 kW, 308 kW, 309 kW, 310 kW, 310 kW

Weitere Kälte Baugruppen
